Soluzioni automatiche ad hoc per assemblare telai in legno. 4 viti ogni 10 secondi

Su indicazione del committente si trattava di realizzare una soluzione per viti lunghe. Per soddisfarla è stato creato un centro apposito da inserire su una linea produttiva preesistent

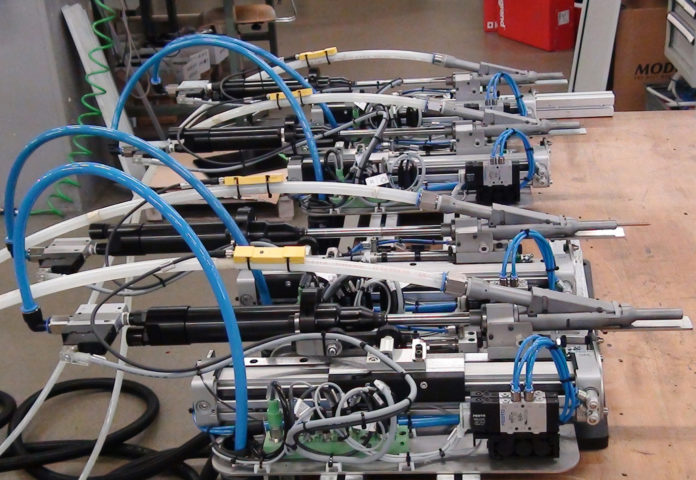

foto 99Fiam ha progettato una nuova soluzione per l’assemblaggio di telai e controtelai in legno per serramenti. L’esigenza a cui risponde è quella di avvitare in maniera automatica 4 viti autofilettanti per legno  simultaneamente ogni 10 secondi.  Nello specifico, su indicazione del committente, si trattava di “lavorare” con viti da ben 100 mm. Per soddisfarla è stato realizzato un sistema di avvitatura a 4 vie da inserire su una linea produttiva preesistente con le seguenti caratteristiche, sempre rispondenti alle esigenze del cliente:  4 slitte a doppio movimento con motrice pneumatica per effettuare l’avvitatura in profondità;  slitte indipendenti che possono lavorare in maniera sincrona o asincrona a seconda delle esigenze produttive; impianto pneumo-elettrico perfettamente integrabile con i sistemi esistenti;  2 gruppi di alimentazione viti in grado di processare la tipologia di viti da 100 mm: quindi 2 tazze con diametro mm 550 mm per una elevata capacità di alimentazione e selettore e distributore a 2 vie per alimentare i 4 moduli di avvitatura. In questo modo le viti di grandi dimensioni vengono alimentate automaticamente e senza inceppamenti garantendo una elevata capacità produttiva.
